VRF-rendszerek

VRF rendszer sokoldalú rendszer, légkondicionáló berendezések, amelyek nagy területen, amely képes arra, hogy egyszerre működik a fűtés, hűtés...

15 évvel ezelőtt a Windows bármely Szovjet intézmények voltak, kilóg a doboz levegő - monoblocks. Dolgoztak primitív: az egyik módja az volt, ki hideg, a másik a meleg. Ez az all-in-is sújtja a tulajdonosok, a monoton hang.

Hogy megszabaduljon a felesleges zajt, kifejlesztett osztott rendszer. Monoblokkos két részre - a belső, mind a külső. Hangos (külső) egység tervezők elhelyezett kívül a telephelyén, ezzel megszabadultak a fő hiányossága a cukorkát. A split rendszer célja a berendezés egy viszonylag kis szobában. Van azonban egy kivétel van "ducted split", mely egy része a légcsatorna dobott be a következő szobába. A hátránya az ilyen berendezés nyilvánvaló: ha szeretnénk, hogy figyelemmel kísérjük a szükséges éghajlati paraméterek csak egy szoba.

Hogy csökkentse a költségeit a légkondicionálás több szoba volt létrehozott multi-split rendszer, amely 2-7 beltéri egységek, valamint egy külső. Multi-eszköz van engedélyezve, hogy állítsa be az éghajlat beállítások minden szobában önállóan egyidejűleg dönt az esztétikai probléma a falak, a házak szinte eltűnt malosimpatichnye külső blokkok, de a'volt egy másik: a rendszer nem volt képes biztosítani a szomszédos területeken egyidejűleg a fűtés vagy hűtés. Ezen kívül, minden belső blokk "Pref'meg kell" magán külső rendszer vezetékek, csövek, amely növeli a rendszer telepítés, karbantartás. Interconnect kommunikációs multi-split rendszerek legfeljebb 25 m, Wops'csatlakozik a kényelmetlenséget, a telepítés során.

Talán VRF rendszer megoldani ezeket a problémákat?

Mi VRF?

VRF rendszer célja a berendezés területek 150 500 m2. Nincs beáramló külső levegő, így a rendszer nem tudja biztosítani a teljes körű éghajlati paraméterek (kivéve rendszerek további szellőztetés blokkok). Szó szerint fordítani, VRF (Változó Hűtőközeg Áramlás) azt jelenti, hogy "változó hűtőközeg áramlás" azt hangsúlyozza, hogy a fő jellemzője VRF - egységes hűtőközeg csövezés (két vagy textrange). Ez a rendszer a csatlakoztatott beltéri egység, elektronikus expanziós szelep belép a szükséges mennyiségű hűtőközeg.

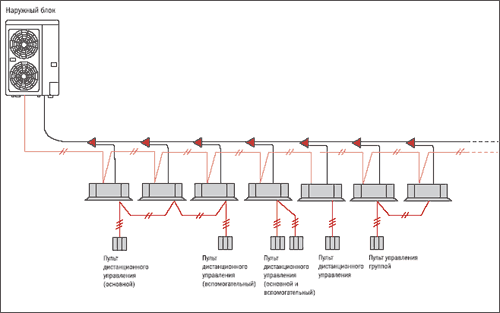

Ábra). 1. Jellemző áramköri VRF-rendszerek

A VRF megérteni, bármilyen légkondicionáló rendszer hasonló a design, függetlenül attól, hogy a gyártó (SANYO, MITSUBISHI). A szerző a Központi szellemi berendezés rendszerek nevezik a fejlesztők tartják a DAIKIN cég, ami arra utal, hogy a VRV rendszerek (Változó Hűtőközeg-Mennyiség), szó szerint: "egy változó mennyiségű hűtőközeg".

VRF / VRV rendszerek aktívan vesz bankok, nagy hivatalok, közigazgatási épületek, bevásárlóközpontok, szállodák. Elméletileg VRF-rendszerek megközelítésének javítása, a magán-ház, mert azt hitte, hogy azok képesek, hogy a lehető legkényelmesebb körülmények között élő. De Oroszország még mindig széles körben használt házak, apartmanok VRF rendszer nem kapott, mert a magas költségek a telepítési fázisban, míg a működési költségek VRF rendszerek viszonylag alacsony.

Funkciók VRF-rendszerek

VRF-rendszer alapján egy moduláris elv: a több, légkondicionált helyiségek, a nagyobb számú modul tartalmaz, összetétele (VRF rendszer magában foglalja a több tízezer belső blokkok). Az összes modul körülbelül'közös freon pálya, amely abból áll, két vagy három cső. Rendszer-twin-cső út is csak akkor működik a fűtés vagy a hűtés, textrange képes egyszerre fűtés, hűtő a szobában. VRF rendszer szabályozható az egyes távirányító (mint a megszokott multi-split rendszerek), a központi vezérlő egység amely irányítja a működési mód az összes belső blokkok, csakúgy, mint egy személyi számítógép,'mostanában.

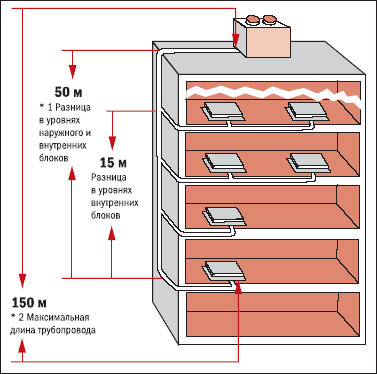

Ábra). 2. A VRV-2 maximális vízszintes távolság a blokkok között 150 m

A fő jellemzői VRF rendszerek a különböző gyártók különböznek egymástól. De, mint a fő működési elve hasonló, úgy vélik, hogy a példa egy, a rendszer által gyártott DAIKIN - VRV-2, ami működik a környezetbarát hűtőközeg R-407C, lehet akár 32 beltéri egységek.

A maximális távolság a kültéri, mind beltéri egységek VRV rendszer-2 elérheti a 150 m vízszintesen, majd 50 m függőlegesen (Ábra). 2). Ez az újítás lehetővé teszi, hogy telepítse a beltéri egység olyan félreeső helyen a home (általában a tetőn) , "elterjedt" belső blokkok azonnal p'öt emelet.

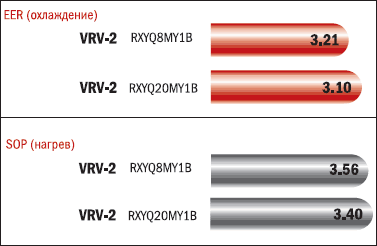

Egyik fontos jellemzője a VRV-2 volt, a magas hatékonyság (Ábra). 3). Mint látható a grafikonon, az együtthatók elkülönített hő / hideg (COP, EER, megfelelően) igen nagy, ami egy pozitív jelző a VRF rendszerek egymáshoz viszonyított légkondicionáló rendszerek.

Ábra). 3. EER az arány a szám belekerül a hideg (kW) villamos energia fogyasztás (kW)COP aránya hő terhelés (kW) villamos energia fogyasztás (kW)

VRV-2 biztosít egyenletes hűtés a / fűtés a levegő, világosan állítja, állandó hőmérséklet (Ábra). 4). Az egységesség a rendszer működése biztosított elektronikus szabályozók beltéri egység, amely gondosan mért átáramló hűtőközeg, hogy a megadott paraméterek a hőcserélő. Ne feledje, hogy az eltérés a levegő hőmérséklete a helyiség-tól a beállított érték nem haladja meg a fél fok.

Beltéri egységek VRF rendszerek alacsony zajszint (átlag 25 dBA), ami összemérhető egy halk susogását levelek (Ábra). 5). A rendszer úgy működik, széles hőmérséklet-tartomány (Ábra). 6).

VRF + szellőzés

Minden VRF-rendszerekkel kompatibilis a szellőztető készülék. A fenti rendszer VRV-2 is kapcsolódik a telepítés szellőztetés (HRV) hővisszanyerés (hőcserélő) levegő áramlását 150-2000 m3 / h A hatékonyság a hő átadása ez a rendszer közel 80%. Téli rendszer minimálisra csökkenti az energia veszteségek átadásával a kivonat levegő hő, hideg (bemenet) levegő térfogatáram nyáron csökkenti a termikus terhelés a légkondicionáló rendszer átlagosan 20% - kal.

HRV működik a három mód (Ábra). 7):

• teljes hő -, amikor a kínálat, illetve a kifújt levegő hőcserélő, nedvesség;
• a bypass módban, ha a befúvott levegő medencéi közvetlenül a szobába, megkerülve a hőcserélő;
• automatikus mód, amikor a helyiség hőmérséklete a készülék automatikusan kiválasztja az optimális teljesítmény.

VRF + intelligencia

VRF rendszerek részévé vált "a szellemi tulajdon" Intelligens Épület Rendszerek). Most van szoftver, amely képes teljesen automatizálni a-szeres. Például a szellemi comp'utern rendszer Lon Átjáró BACnet Átjáró. Ezek segítségével könnyen telepíthető zóna vezérlés: a'beltéri egység kapcsolódik egy speciális területet, majd létrehoz egy menetrend VRF-rendszerek egész évben. Teljes automatizálás a vezetőség jelentősen energiát megtakarítani.

Ábra). 4. Snaa line - VRF piros vonal - berendezés Split

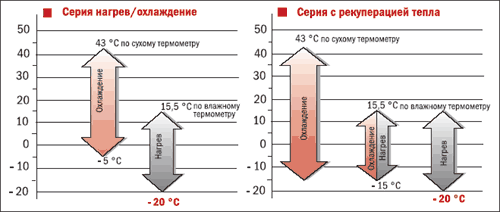

Ábra). 5. Az üzemelési tartomány külső hőmérséklet

Rendkívüli biztonsági

A multi-split rendszerek ha a hiba beltéri egység teljes hálózat tovább működik, de amikor a külső károsodás elkerülhetetlen Általános Paralia a rendszer működése. VRF jobban ellenállnak a sürgősségi helyzetekben. Ő már több külső egységek, valamint, ha megszegik az egyiket, a terhelés automatikusan redistributed másoknak.

Egyszerűsítés, hogy a csővezeték rendszer VRF tele van egy jelentős hátránya: abban az esetben, törés minden csővezeték az a veszélye, hogy szivárgás a teljes hűtőközeg rendszer, ennek következtében a megállás a rendszer. A hűtőközeg, drága, nem is beszélve a gyártók, nbetween az emberek.

Alternatív VRF-rendszer

Természetesen amellett, hogy a multi-split rendszerek, VRF rendszerek a piacon más megoldások is léteznek berendezés nagy területen. Hasonlítsa össze a két rendszer: VRF, hűtő-fan-coil (lásd a lap. ).

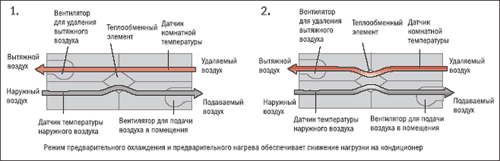

Ábra). 6. Szállítási módok hőátadó
1. Az ugrás mód. 2. Teljes hőcserélő

Telepítés VRF rendszerek viszonylag egyszerű. Építése a csővezetékek, vezetékes vonalak jelentősen egyszerűsített. Nincs ilyen "társak" telepítés, szűrők, ellenőrizze a szelepek gömbházas szelep. Mindegyikük elhelyezett blokkok VRF majd össze a gyárban.

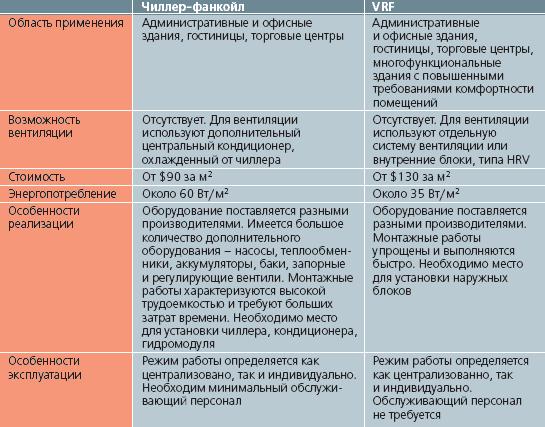

Táblázat. Összehasonlítás a két rendszer: alapján a hűtő-fan-coil, VRF-berendezések

VRF rendszer sokkal megbízhatóbb, mint a versenytársai. Forrás hagyományos légkondicionálók tervezett 6-8 év. A gyártók VRF-rendszerek ígéret, hogy a termékük működik 25-30 év. Ez a szám a javításokhoz tervezett csere berendezések jelentősen csökken. Ez igaz? Az idő fogja megmondani.

Dmitrij DOROFEEV
a "szerkezeti Mechanika"
